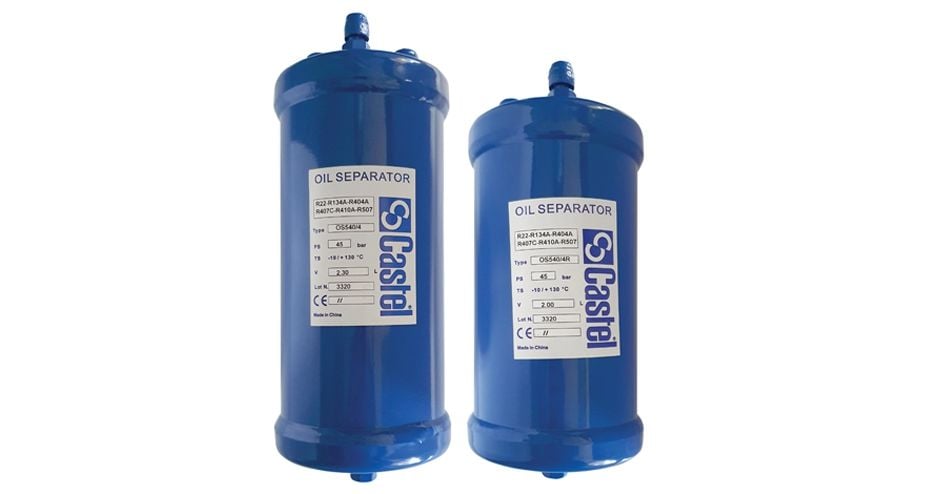

فاصل زيت مدمج جديد من كاستل

إذا كنت تبحث عن حل مضغوط لأنظمتك ، فاختر فواصل زيت Castel ، فهي اليوم أكثر إحكاما واقتصادية.

مع ارتفاع 250 مم فقط ، يضمن فاصل الزيت المضغوط هذا أداءً تشغيليًا ممتازًا بسعر تنافسي للغاية.

التطبيقات

تم تصميم فواصل زيت Castel للتركيب في أنظمة التبريد التجارية ومحطات تكييف الهواء المدنية والصناعية باستخدام سوائل التبريد HCFC و HFC و HFO (لمزيد من التفاصيل ، يرجى الاتصال بالقسم الفني في Castel أو زيارتنا على www.castel.it.)

يستخرج فاصل الزيت الزيت الممزوج بالغاز المضغوط ويعيده إلى حجرة الزيت أو علبة المرافق للضاغط من أجل تزييت أجزائه المتحركة بكفاءة. كما أنه يزيل أو يقلل من طبقة الزيت على أسطح التبادل الحراري للمكثف والمبخر ، مما يوفر معاملًا عاليًا للتبادل الحراري في هذا الجهاز.

بنية

يتكون جسم الفاصل OS540 من أنبوب فولاذي بسمك كافٍ ، كما أن أغطية النهاية مصنوعة من الفولاذ.

يتم تشكيل وصلات اللحام من قضيب فولاذي.

الآلية الداخلية بسيطة لضمان التشغيل السلس على المدى الطويل.

تخلق الشبكات المعدنية المناسبة الموضوعة عند المدخل والمخرج ظروفًا مثالية لفصل الزيت عن المبرد مع الانخفاض السريع في سرعة الغاز.

توجد آلية تعويم في الجزء السفلي من الخزان تعيد الزيت إلى الضاغط.

تشتمل قاعدة الفاصل أيضًا على غرفة لتجميع أي حطام من الحديد. يحبس المغناطيس الدائم هذه الأوساخ لمنعها من إتلاف أو انسداد تشغيل صمام الإبرة المتحكم فيه.

يثبت

يجب تركيب فواصل الزيت OS540 في خط التفريغ بين الضاغط والمكثف فقط في وضع رأسي وأقرب ما يمكن من الضاغط.

يوصى بتركيب صمام فحص (انظر كتالوج Castel للحصول على التفاصيل) بين المكثف وفاصل الزيت لمنع مادة التبريد من العودة إلى فاصل الزيت أثناء الدورة المغلقة.

يعمل فاصل الزيت بشكل أفضل عند التشغيل عند درجة حرارة تفريغ الضاغط أو بالقرب منها.

إذا أمكن ، تجنب التركيب في الأماكن التي قد تتسبب في تبريد جسم الفاصل وتكثيف مادة التبريد. إذا لم يكن ذلك ممكنًا ، يوصى بتزويد الفاصل بالحلول المناسبة (العزل ، مسخن الشريط أو غيره) لمنع تكثف مادة التبريد في النظام.

قبل تركيب فاصل الزيت ، أضف كمية مادة التشحيم المحددة في الجدول كأول تعبئة للزيت. يعتبر الملء المسبق المناسب لهذا الزيت مهمًا جدًا للتشغيل الجيد للفاصل ولتجنب إتلاف آلية الطفو. استخدم دائمًا نفس نوع مواد التشحيم الموجودة في علبة المرافق الخاصة بالضاغط.

اعتمادًا على تصميم نظام التبريد ، قم بتوصيل خط إرجاع الزيت بأحد المواقع التالية:

- مباشرة إلى علبة المرافق الضاغط.

- إلى خط الشفط أمام الضاغط أو أمام المستقبل إن وجد.

- إلى خزان الزيت ، إذا كان النظام يحتوي على نظام مركزي للتحكم في الزيت ونظام توزيع الزيت على الضواغط.

يوصى بتثبيت مقياس السوائل (انظر كتالوج Castel للحصول على التفاصيل) في خط إرجاع الزيت للتحقق من التشغيل الصحيح لفاصل الزيت.

قم بتنزيل الكتالوج العام لعام 2020 من موقعنا على الإنترنت: www.castel.it للاطلاع على جميع فحوصات الزيت وفحص الصمامات ومقاييس السوائل (لمزيد من المعلومات!).
