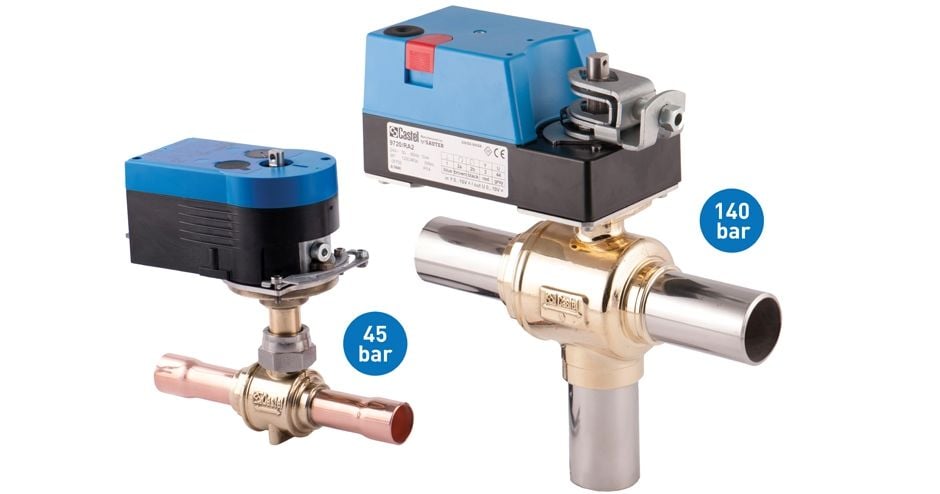

القفز إلى التكنولوجيا: الصمامات الكروية كاستل بمحركات
أصبح من الممكن الآن زيادة أداء نظام التبريد باستخدام الصمامات الكروية المزودة بمحركات من Castel. تتطور أنظمة التبريد من الجيل التالي بشكل متزايد من الناحية التكنولوجية ، حيث تشهد زيادة في أجهزة الاستشعار وأدوات التحكم الفعالة في جميع أجزاء الدائرة ، وإدارة مناطق مختلفة من النظام حسب الحاجة. لم يعد الصمام الكروي يخدم اليوم الغرض من تقسيم جزء من النظام في حالة الفشل أو الصيانة ، ولكنه يلعب دورًا مهمًا في التحكم في الكفاءة. يعمل الصمام الكروي اليوم تقريبًا كصمام ملف لولبي مع انخفاض ضغط أقل. (من الممكن تركيب صمام كروي أصغر بنفس Kv) ، ذو تدفقين ويتحمل درجات حرارة أعلى من صمام الملف اللولبي. للاستفادة من هذه المهمة الجديدة ، يمكن استخدام الصمام الكروي لاستعادة الحرارة ، وتجاوز المبادلات الحرارية ، وإزالة الصقيع للمبادلات الحرارية المغمورة ، إلخ. يجب أن يتم التحكم فيه بواسطة نظام ذكي يمكنه إجراء عمليات غير ممكنة بالاعتماد على أشخاص مثل . تتغلب Castel على هذا التحدي التكنولوجي من خلال تطوير وتسليم الأدوات لعملائها لتحقيق أقصى استفادة من الحلول التكنولوجية التي تقدمها اليوم. تقدم Castel مجموعة كبيرة من الصمامات الكروية التي يمكن تركيبها في أنظمة التبريد التجارية وتكييف الهواء المدني والصناعي. تتوفر الصمامات الكروية في نسختين وثلاثية الاتجاه.
صمام كروي ثنائي الاتجاه
يمكن تركيب صمامات الغالق الكروية في جميع أجزاء نظام التبريد وفقًا لضغط العمل ودرجة الحرارة وعامل Kv (معامل التدفق).
تصميم خاص لصمامات المصراع Castel:
• يضمن توازن الضغط الداخلي عند إغلاق الصمام
• يسمح بتدفق ثنائي الاتجاه لغاز التبريد
• جسم مقاوم للانفجار.
يوفر اللحام القوسي للجسم والجوانات المثبتة على الجسم إحكامًا محكمًا مثاليًا للصمام.
طورت Castel ثلاث مجموعات مختلفة من الصمامات الكروية بناءً على نوع سائل التبريد المستخدم:
- HCFC ، HFC ، HFO: وصلات من 1/4 "إلى 4.1 / 4". أقصى ضغط عمل 45 بار.
- HFC ، HFO ، HC: توصيلات من 1/4 بوصة إلى 3.5 / 8 بوصة. الحد الأقصى لضغط العمل بين 35 و 50 بار.
- CO2 (R744): وصلات من 1/4 بوصة إلى 73 ملم. الحد الأقصى لضغط العمل بين 60 و 140 بار. مادة الوصلات من النحاس أو K65 أو الفولاذ المقاوم للصدأ وتعتمد على ضغوط العمل. تتوفر الصمامات الكروية ثنائية الاتجاه في إصدارات مع اتصال شحن أو بدونه ويمكن أن تكون ذات منفذ كامل أو منفذ منخفض. يتم اختبار جميع الصمامات الكروية بالهيليوم لاكتشاف تسرب الساق أو تسرب المقعد عند إغلاق الصمام. باستخدام محولات الفلنجة المناسبة ، يمكن توصيل الصمامات بمشغل كهربائي للتحكم عن بعد في الصمامات. لدى Castel مجموعة متنوعة من المحركات التي يمكن استخدامها. يعتمد اختيار المشغل على حجم الصمام والجهد الكهربائي (24VAC أو 230VAC). عزم الدوران العامل من 10 إلى 100 نيوتن متر. من الممكن استخدام خيار جهات الاتصال الإضافية لضبط الصمام على جميع المواضع من 0 إلى 90 درجة
صمام كروي ثلاثي الاتجاهات
تعمل الصمامات ثلاثية الاتجاهات ذات الغطاء الكروي كصمامات محول لا تسمح بالتدفق ثنائي الاتجاه لسائل التبريد.
يكون المدخل دائمًا في الموقع المركزي والمخرجان في المواضع الجانبية.
ترتبط هذه الصمامات مباشرة بالمشغلات ولا تتطلب محولًا مشفهًا بين الجزأين.
طورت Castel ثلاث مجموعات مختلفة من الصمامات الكروية بناءً على نوع سائل التبريد المستخدم:
- HCFC ، HFC ، HFO: توصيلات من 7/8 "إلى 1.5 / 8". أقصى ضغط عمل 45 بار.
- HFC ، HFO ، HC: توصيلات من 7/8 "إلى 1.5 / 8". أقصى ضغط عمل 50 بار.
- CO2 (R744): وصلات من 7/8 "إلى 42 مم". الحد الأقصى لضغط العمل بين 80 و 140 بار. المواد التي تصنع منها الوصلات هي النحاس أو K65 أو الفولاذ المقاوم للصدأ وتعتمد على ضغوط العمل.
يتم تزويد الصمامات الكروية ثلاثية الاتجاهات بالمشغل وسيتم اختيارها بناءً على سائل التبريد وضغط التشغيل ومصدر طاقة المشغل المتاح في إصدارات 24VAC أو 230VAC.
لتحقيق أقصى قدر من المرونة ، طورت Castel أيضًا صمامات كروية ثلاثية الاتجاهات (بدون مشغل) مع الإجراء اليدوي.
أنتجت Castel إصدارًا خاصًا للعملاء الذين يستخدمون مشغلات العلامة التجارية BELIMO. يتم تزويد الصمام الكروي بمحول متوافق مع مشغل BELIMO (المشغل غير المزود بواسطة Castel).
لا توفر Castel مجموعة واسعة من الصمامات الكروية فحسب ، بل توفر أيضًا صمامات الاستقبال ، وصمامات الأنظمة المحكم ، والصمامات الحابسة لأنظمة تكييف الهواء المنفصلة ، وصمامات الروتالوك ، وصمامات البوابة ، وصمامات الكرة الأرضية والمزيد.
لمزيد من المعلومات ، راجع الكتالوج العام لعام 2020.
يمكنك تنزيله من موقعنا على الإنترنت: www.castel.it
